Konstruktion einer Farbschlamm Entsorgungsanlage

Seit mehr als dreißig Jahren betreibt ein regionaler Handwerksbetrieb, dem nunmehr um die sechzig qualifizierte Malergesell/innen angehören, eine ganz eigene Art von Umweltschutz, den es löblich zu erwähnen gilt. Mit ansteigendem Arbeits- und somit Verbrauchsmaterialvolumen über die Jahre allerdings waren dem selbst ersonnenen Abfallentsorgungssystem beim Reinigen der Farbrollen und Pinsel, Kleistergeräte und Putzkellen durchaus Grenzen gesetzt.

Das heutige noch immer „normale“ Prozedere der meisten Malerbetriebe ist, den Farbrestebestand beim Waschen der Werkzeuge einfach in die Kanalisation zu geben. Das ist nicht weiter problematisch, da dieser Schlamm (meist) keine Chemikalien oder andere Substanzen in sich trägt, welche Grundwasser und Natur gefährden. Dennoch sind in unseren Augen die Mengen durchaus bedenklich geworden und es gibt nach wie vor keine Regelung zur Entsorgung dieser Abfallmaterialien seitens der Politik; weder auf regionaler, noch auf landesweiter Ebene.

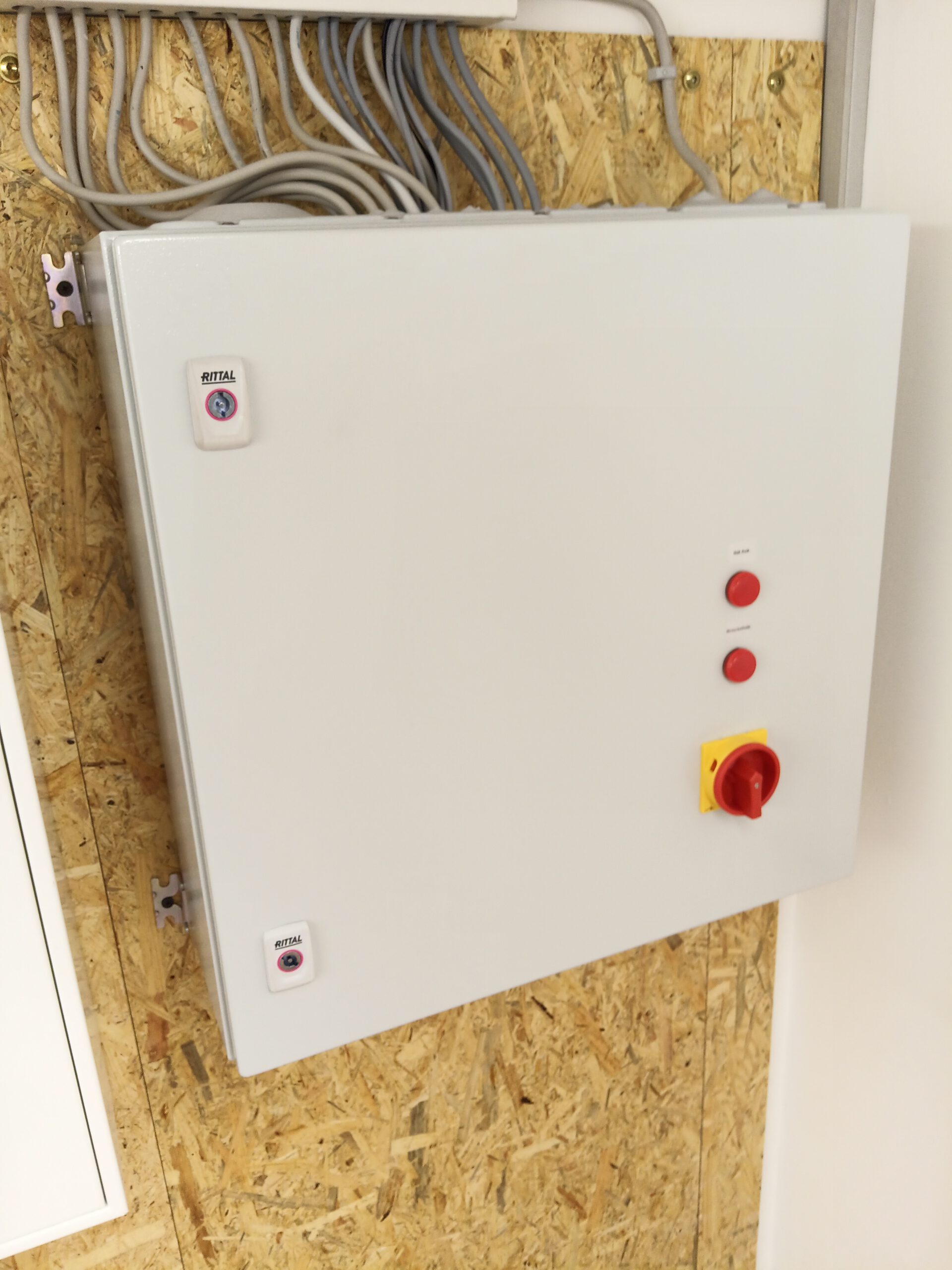

In 2020 sprach mich der Inhaber an, eine bislang nicht käuflich zu erwerbende Konzeption einer Farbschlammentsorgungsanlage zu entwerfen, zu konfigurieren und auch in die Tat umzusetzen, also „das Ding bauen“. Und zwar möglichst Wasserbruch-sicher, Stromschlaggesichert, sowie automatisiert, wo möglich.

Folgende Kriterien waren maßstabgebend:

Der Schlamm darf nicht stillstehen

Nach einigen Wochen Planung, Konstruktionszeichnungen und so manchem Gespräch zu Abwassermenge, Konsistenz des abfallenden Schlamms sowie der Frequentierung durch die Mitarbeiter stellte sich ein besonderes Merkmal heraus: Der Schlamm darf nie stillstehen. Denn sonst – und das zeigte die Erfahrung aus den vorangegangenen Jahrzehnten des „Entsorgens von Hand“, verkleben die Pumpen, Rohre, Behälter und alle Geräte, die mit diesem Farbreste-geschwängerten Abwasser in Berührung kamen.

Raumgröße knapp 20 qm

Keine leichte Aufgabe, zumal die Anlage nicht stetig in Gebrauch sein würde, denn im Winter werden naturgemäß andere Arbeiten priorisiert als beispielsweise in der Frühlings- und Sommerzeit. Außenanstriche ergeben mehr Putzbasierte Farben, also gröbere Körnung und höheren Silikatanteil, wobei die Innenanstriche eines Krankenhauses beispielsweise eher wässrige Lösungen hervorbringen.

Nicht zuletzt musste der Umwälzprozess an Sonn- und Feiertagen ebenso reibungslos und ohne Überwachung funktionieren, wie an Feiertagen oder zur Nacht. Durchgehend umwälzen war hingegen nicht möglich, da sich der Schlamm auch verdicken sollte, somit abzusetzen hatte, nicht aber permanent absetzen durfte, da er sonst trocknen und die Gerätschaften komplett und non-revidierbar verkleben würde.

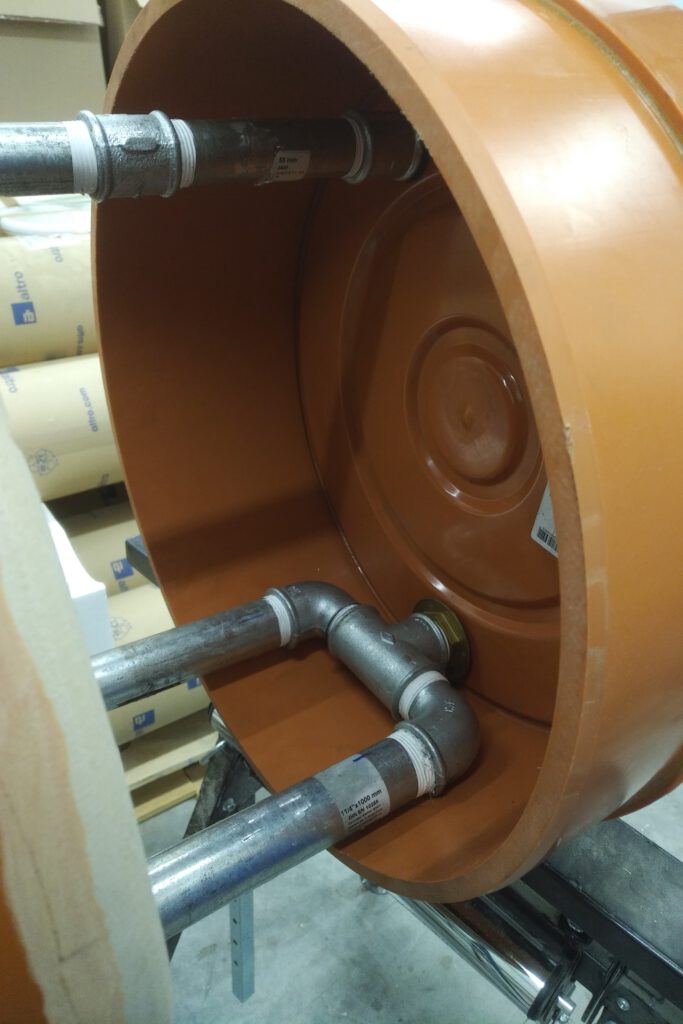

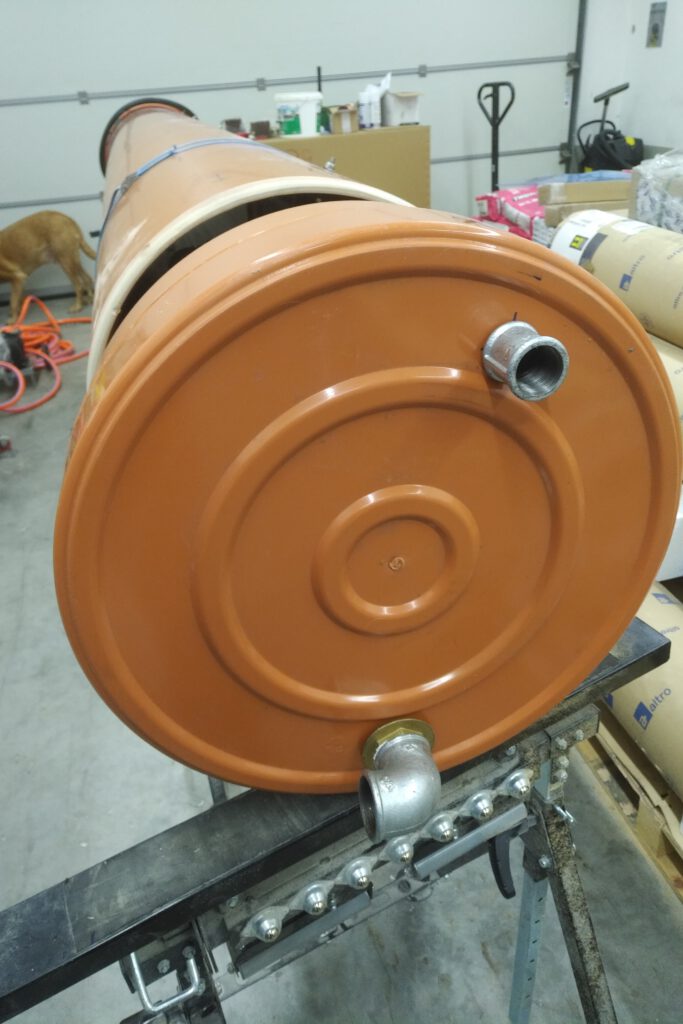

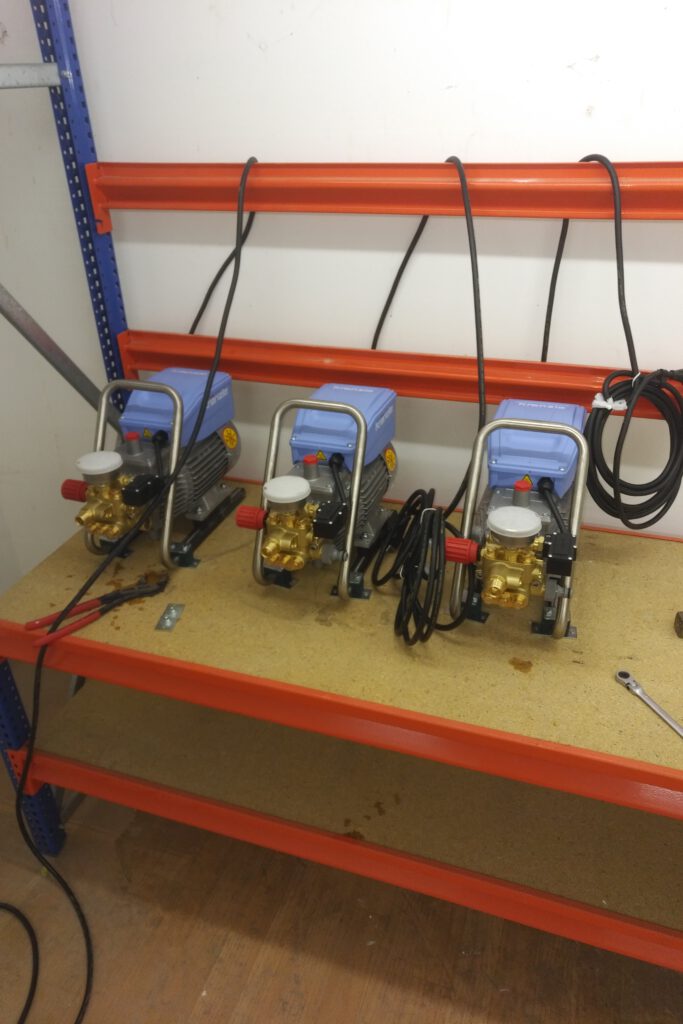

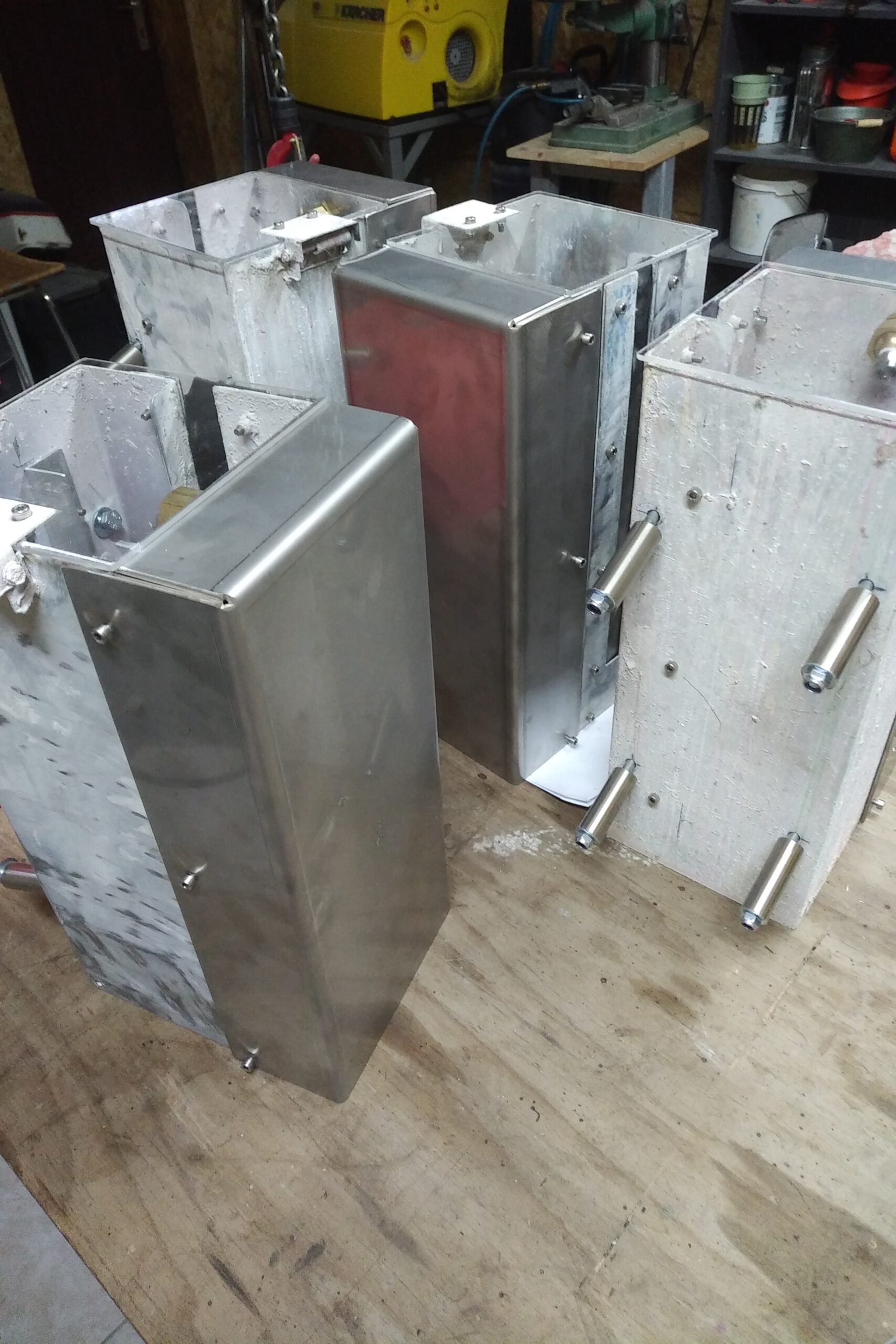

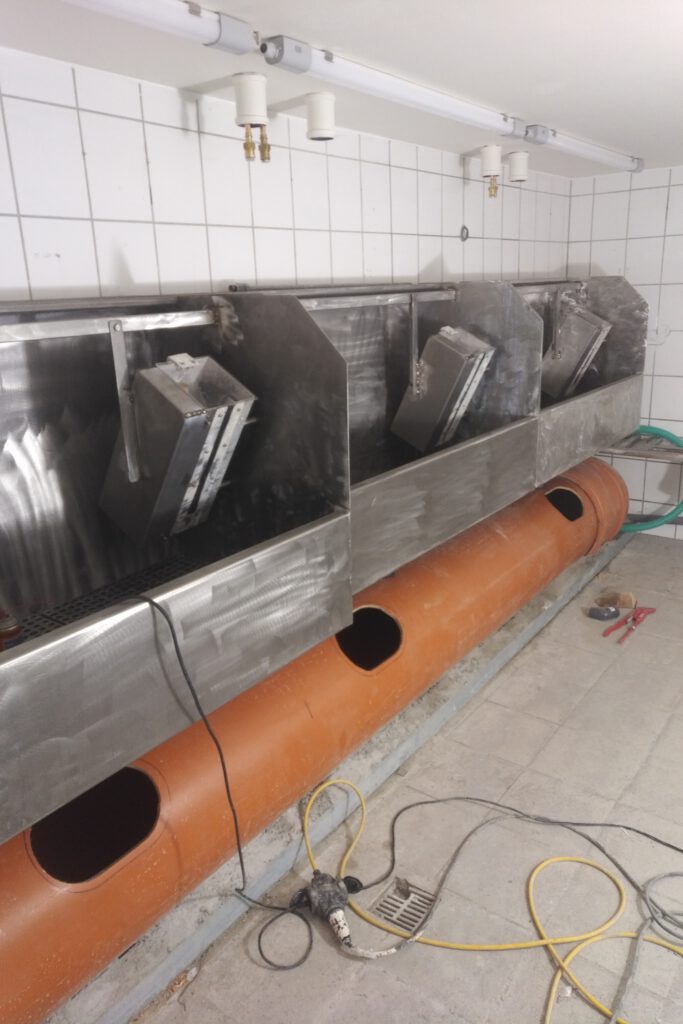

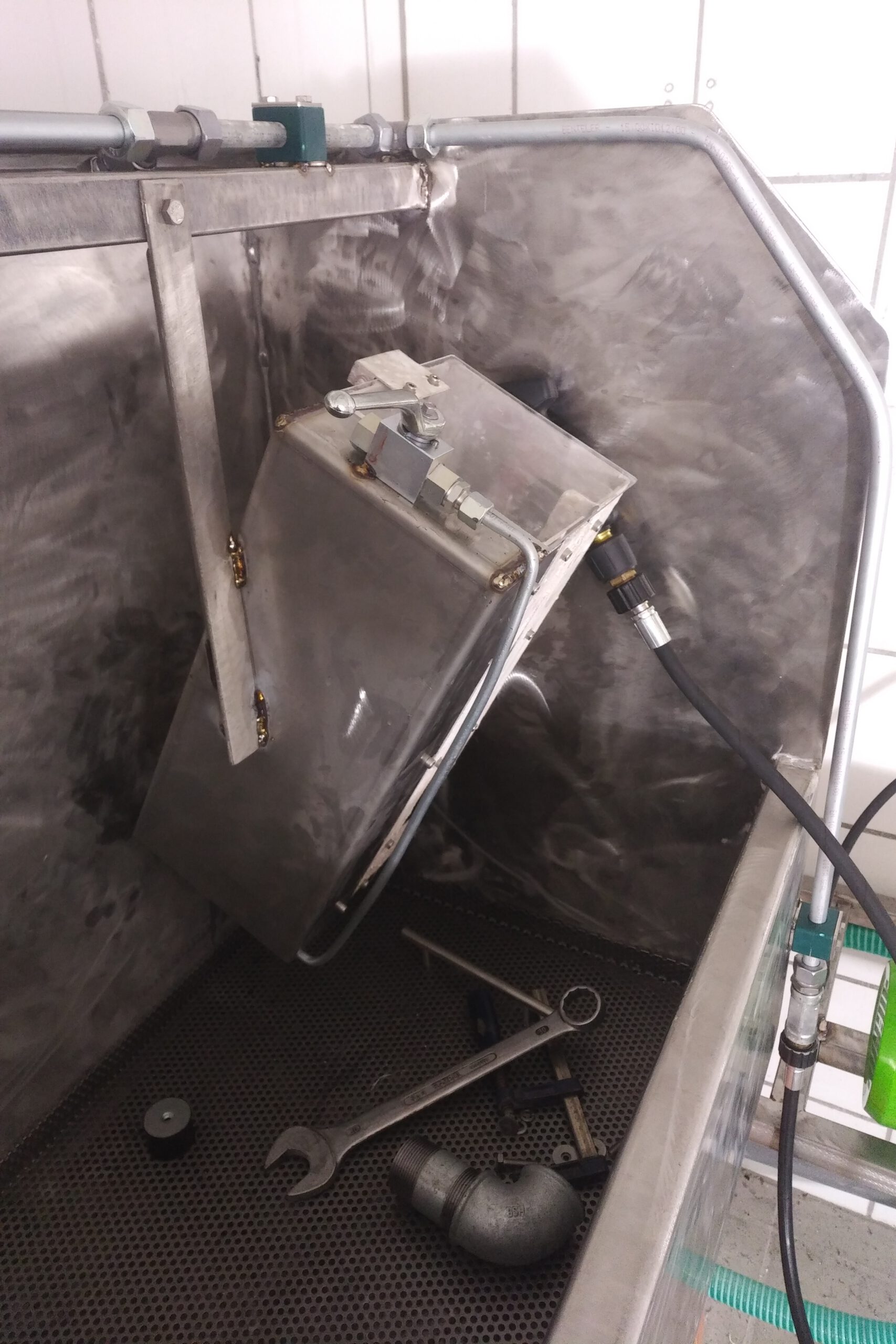

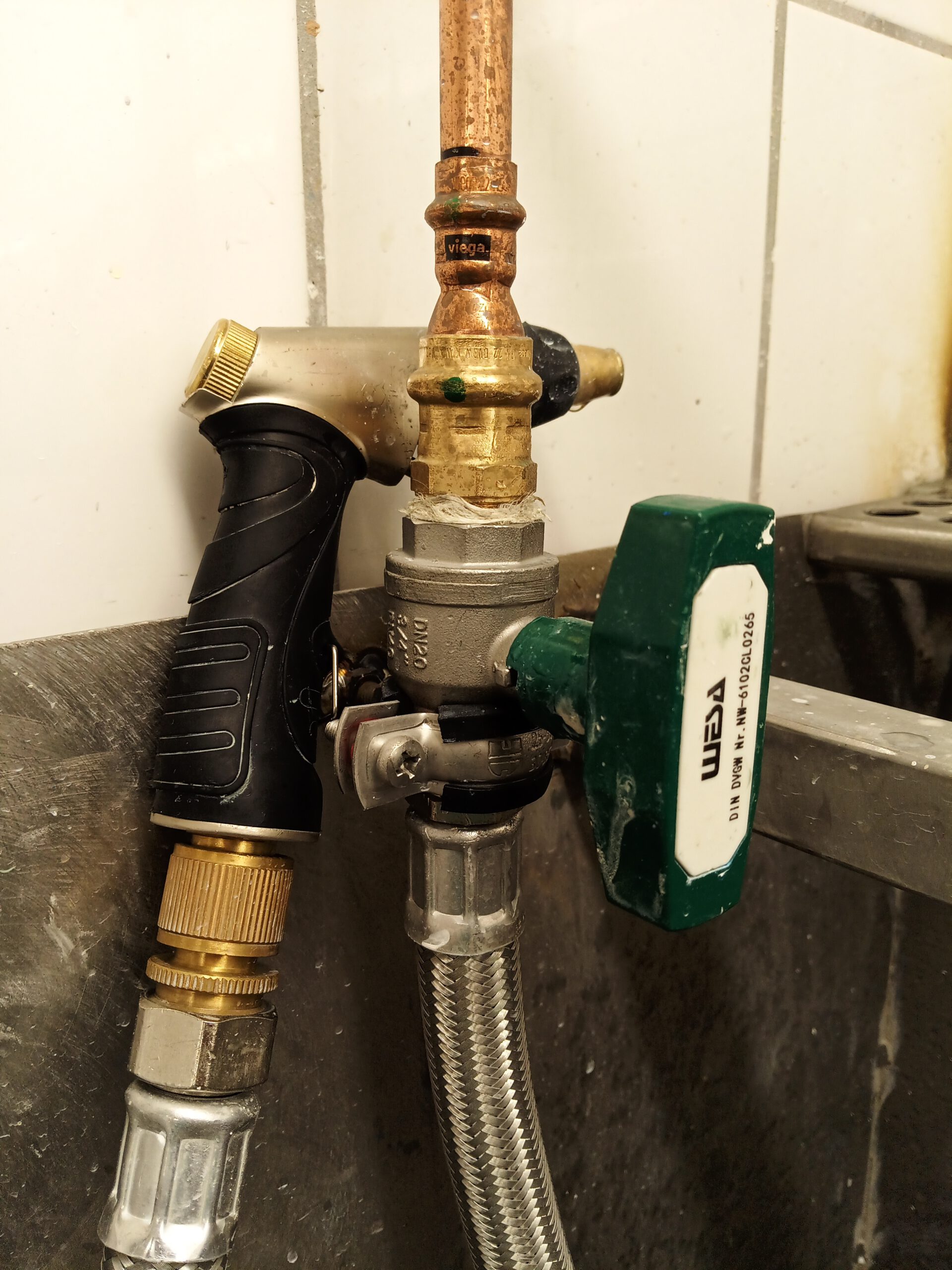

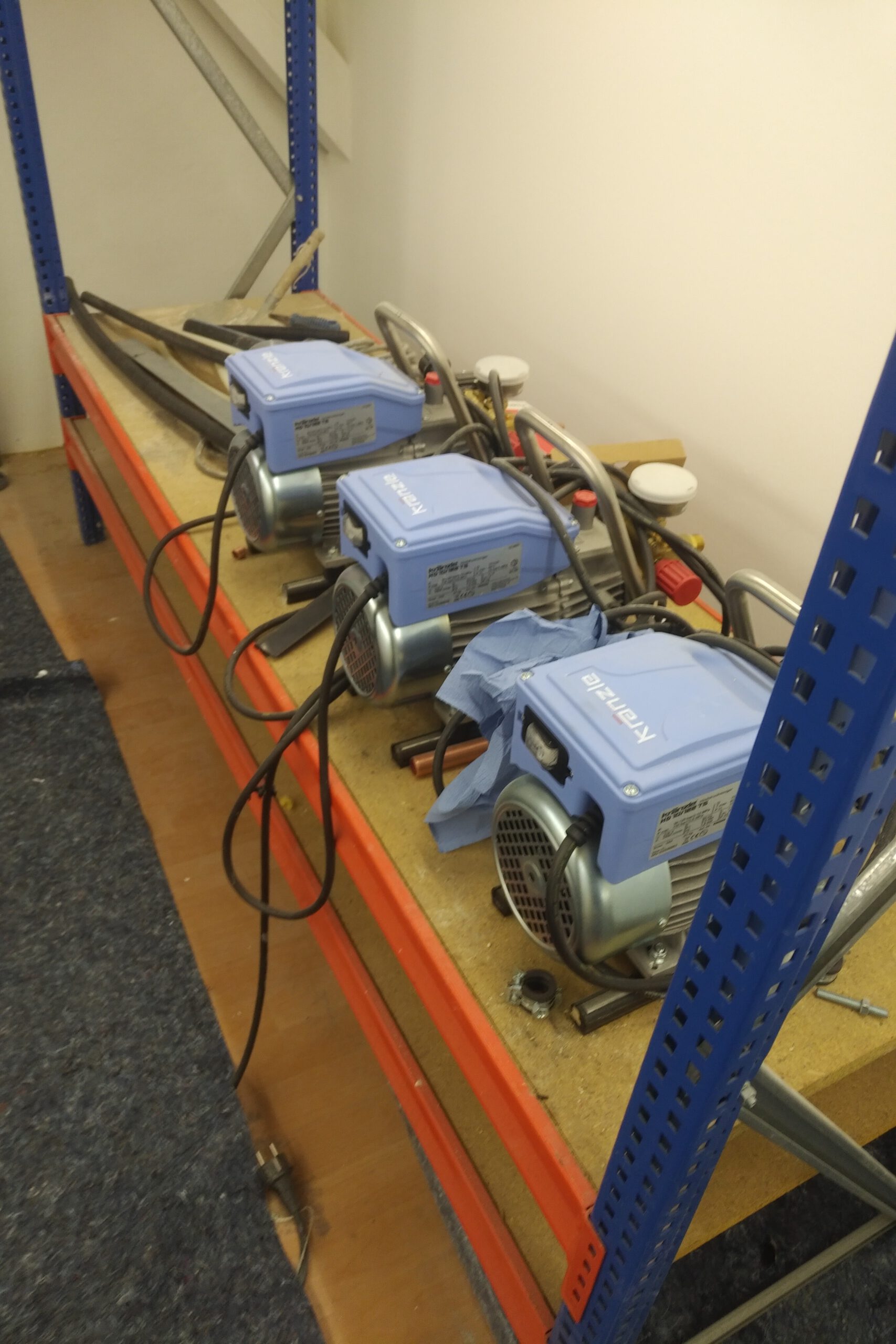

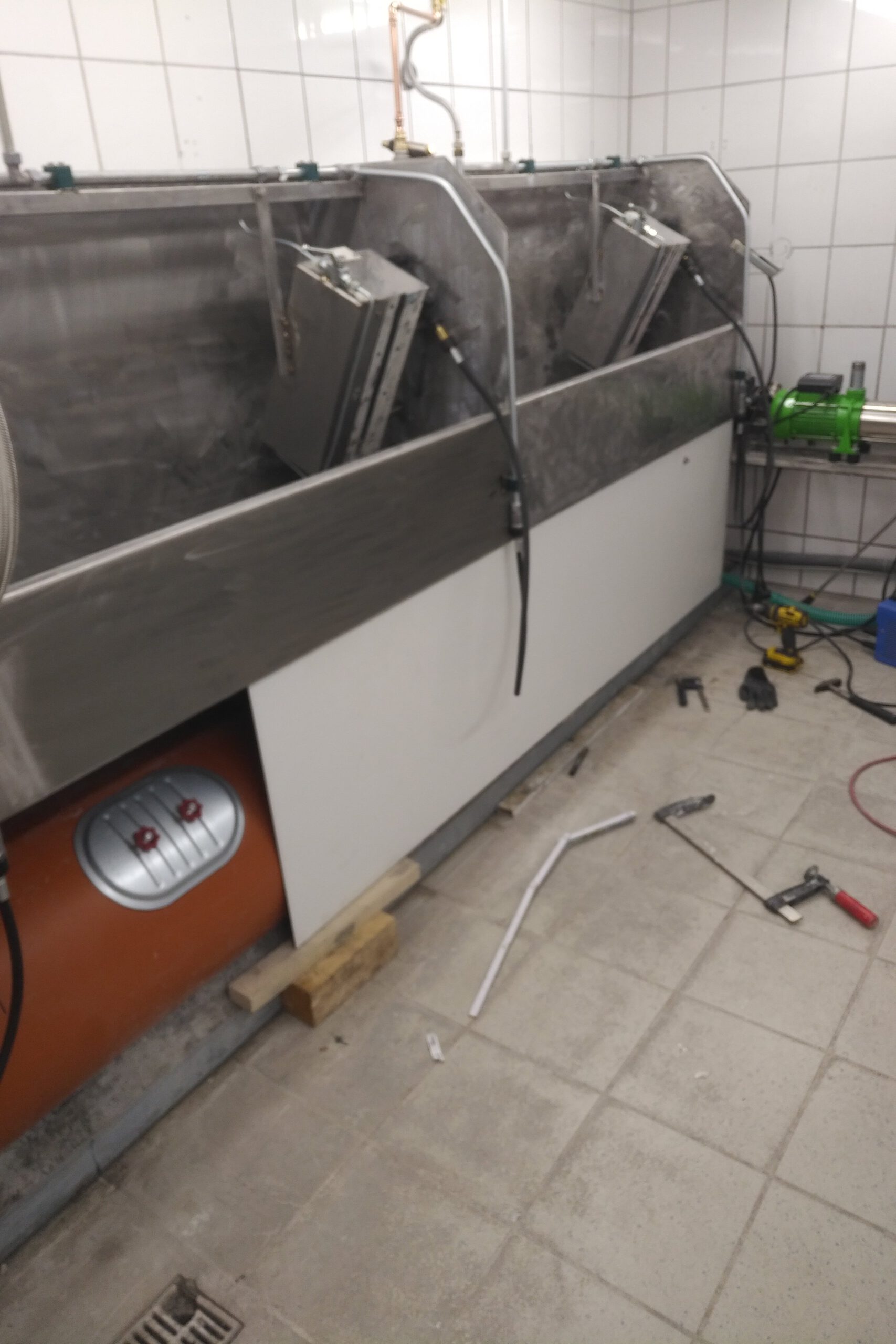

Im Bild die von je einem Kränzle Hochdruckreiniger angesteuerten Waschboxen, die mit je fünf Wasserdüsen die Farbrollen in einem 10 Sekunden Waschgang automatisch von allen Seiten reinigen. Weiterhin verfügt jeder Waschtisch über eine Warmwasserbrause zum händischen Auswaschen der Pinsel und Deckenbürsten, zudem je eine Hochdruckwaschpistole für energischen Schlamm oder das Nachspülen des Waschtischs.

Die Warmwasserzufuhr ist vor-eingestellt, da zu heißes Wasser eventuelle Silikatrestbestände im Werkzeug auskristallisieren würde, zu kaltes Wasser den Schlamm hingegen nicht gut löst. Die kalten Finger nur nebenbei erwähnt.

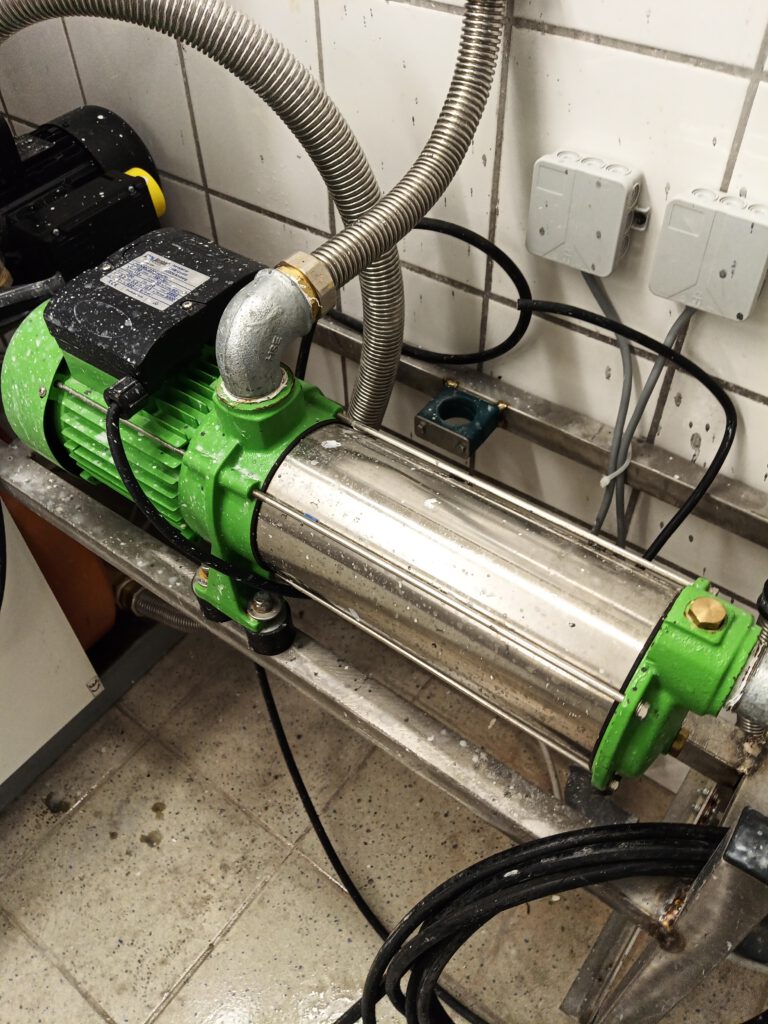

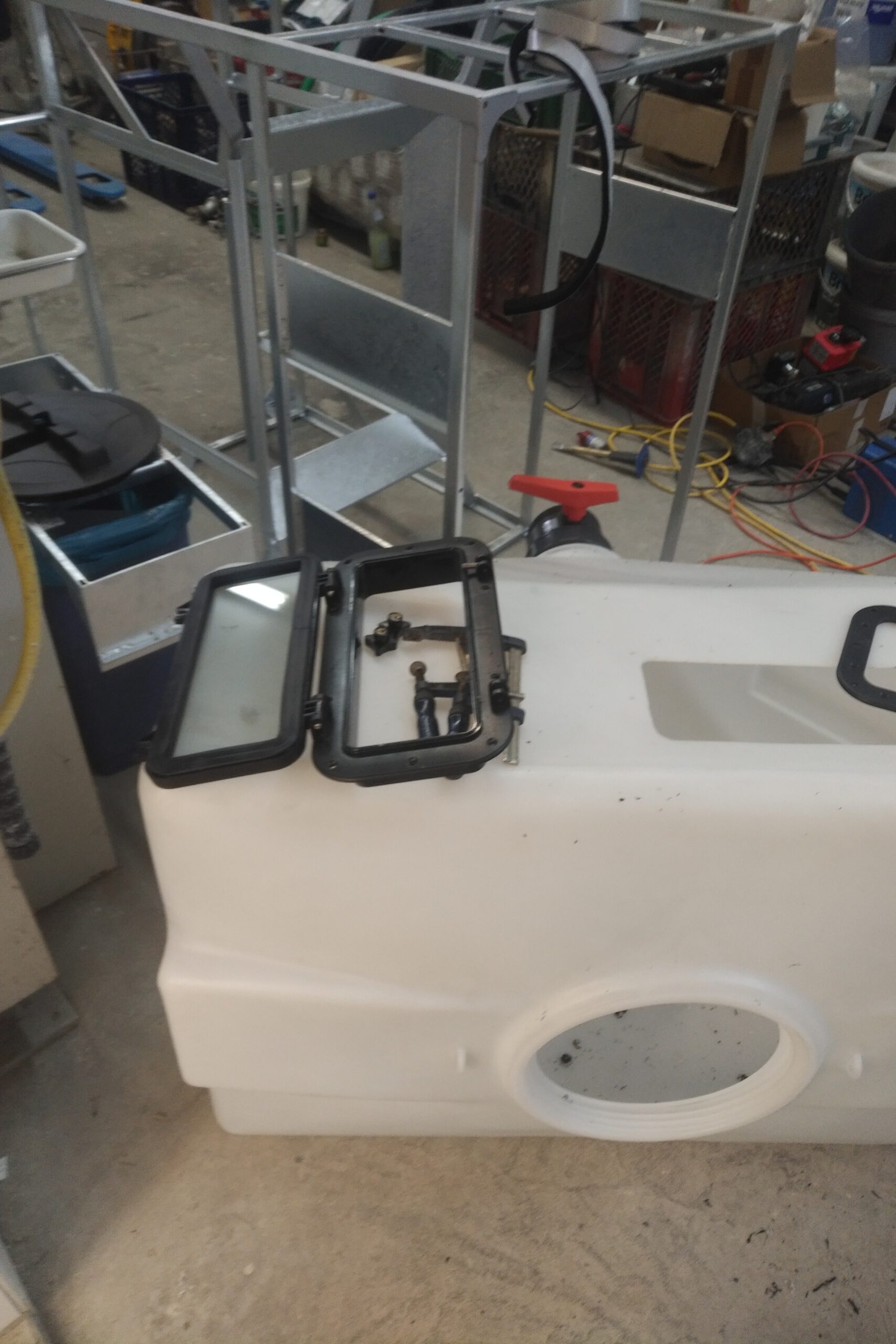

Der Abwasserschlamm läuft in den unter den Waschtischen gelagerten runden 1000 Liter Abwassertank. Rund und mit integrierter Rückspülung, um den Schlamm mehrfach bei Tag und Nacht umzuwälzen, um diesen nicht zur Ruhe kommen zu lassen, gleichzeitig aber auch leicht anzudicken, um Abwasser zu reduzieren.

Die gesamte Anlage kann bis zu anderthalb Tonnen Farbschlamm / Woche in betonähnlichen Bauschuttabfall wandeln, das Abwasser selbst, welches nach der Prozedur in die Kanalisation läuft, hat sozusagen Trinkwasserqualität. …nun ja, ein wenig filtern und geschmacklich aufpeppen müsste man es schon noch, aber es trägt weder den Farbresteschlamm mit sich, noch ist es chemisch verunreinigt.

Drei Waschplätze – 10 Sekunden pro verschmutzte Farbrolle

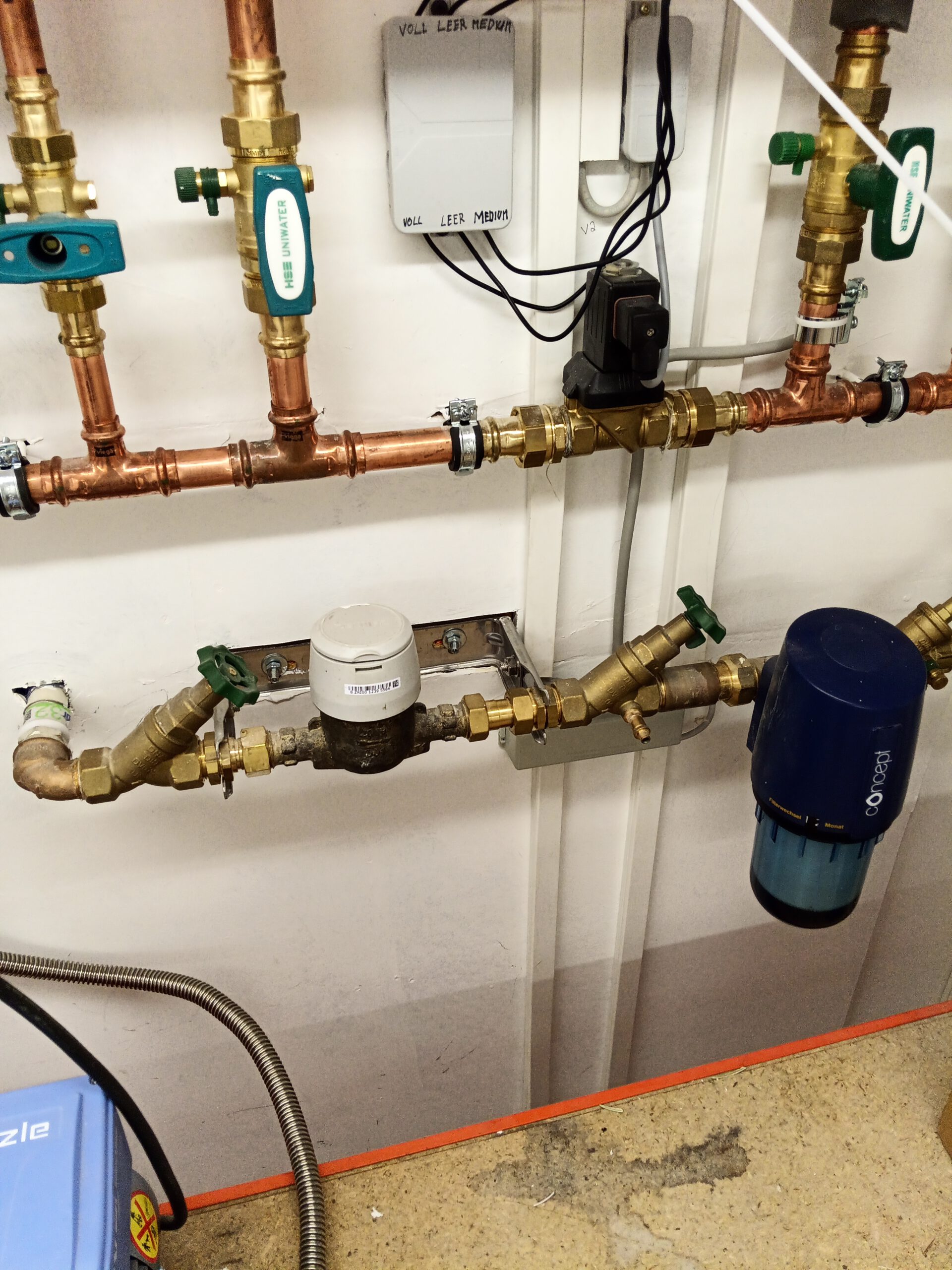

Das Ergebnis ist eine drei Waschplätze umfassende Anlage mit 1 Kubikmeter Schlammtank, automatischer Abstellung der Frischwasserzufuhr z.B. bei Leitungsbruch, da die Anlage in einer Halle steht, in der auch andere Materialien wie Putz in Säcken usw. gelagert werden.

Umspülen, aber nicht dauernd / Stillstehen wie die Konsistenz es erfordert.

Eine besondere Herausforderung bestand darin, dass sämtliche Leitungen beispielsweise während der Weihnachts-, Pfingst- oder Osterfeiertage nicht stillstehen durften, also durchgehende Spülung erfahren mussten, um nicht vollzuschlämmen.

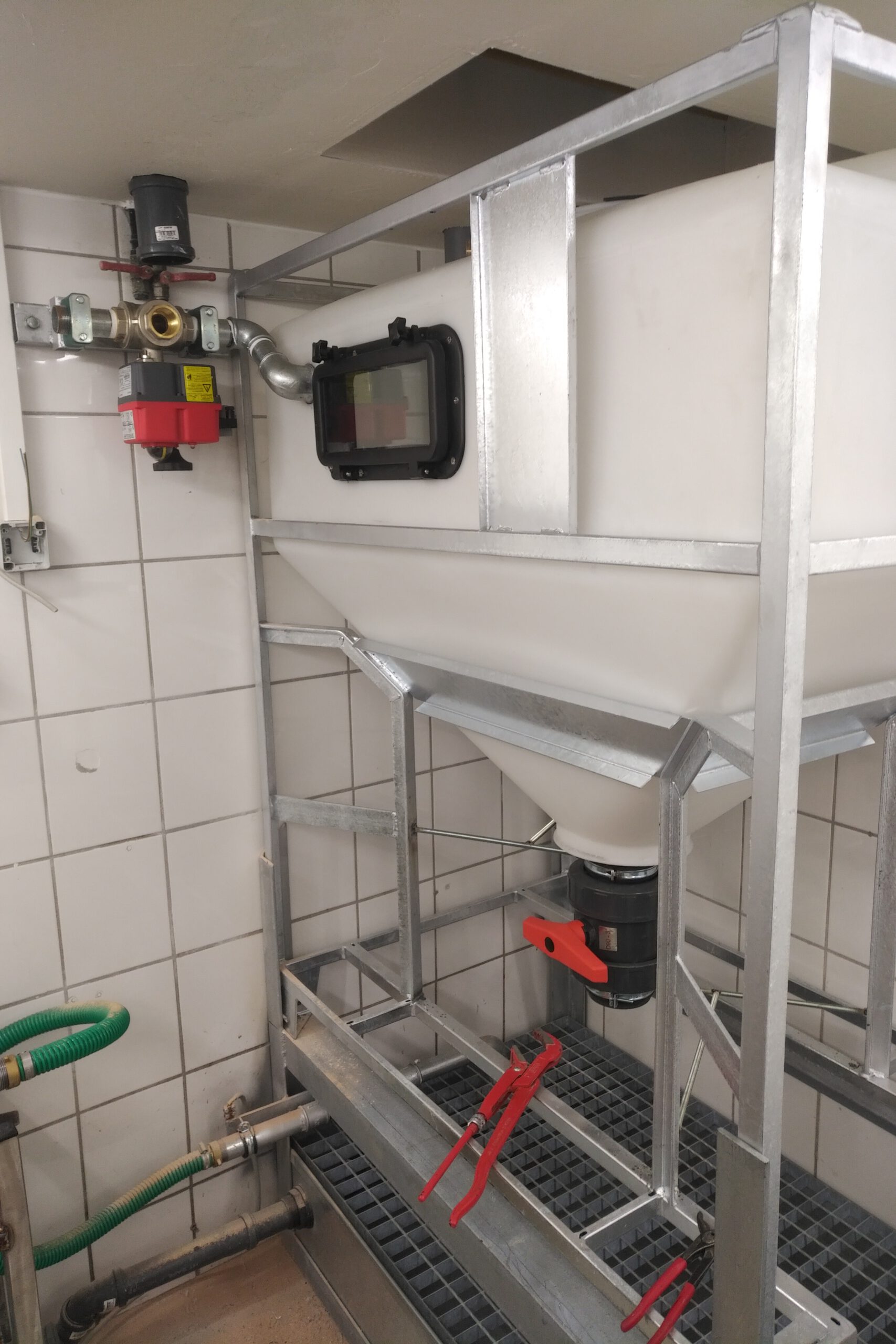

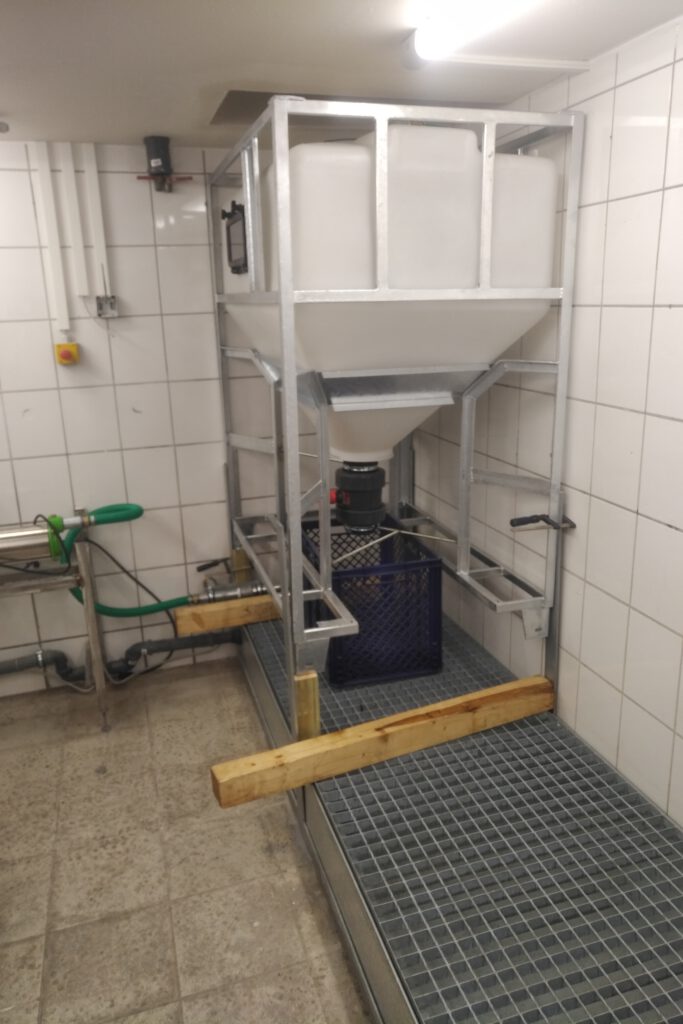

Eintausend Liter Schlamm-Zementflocktank

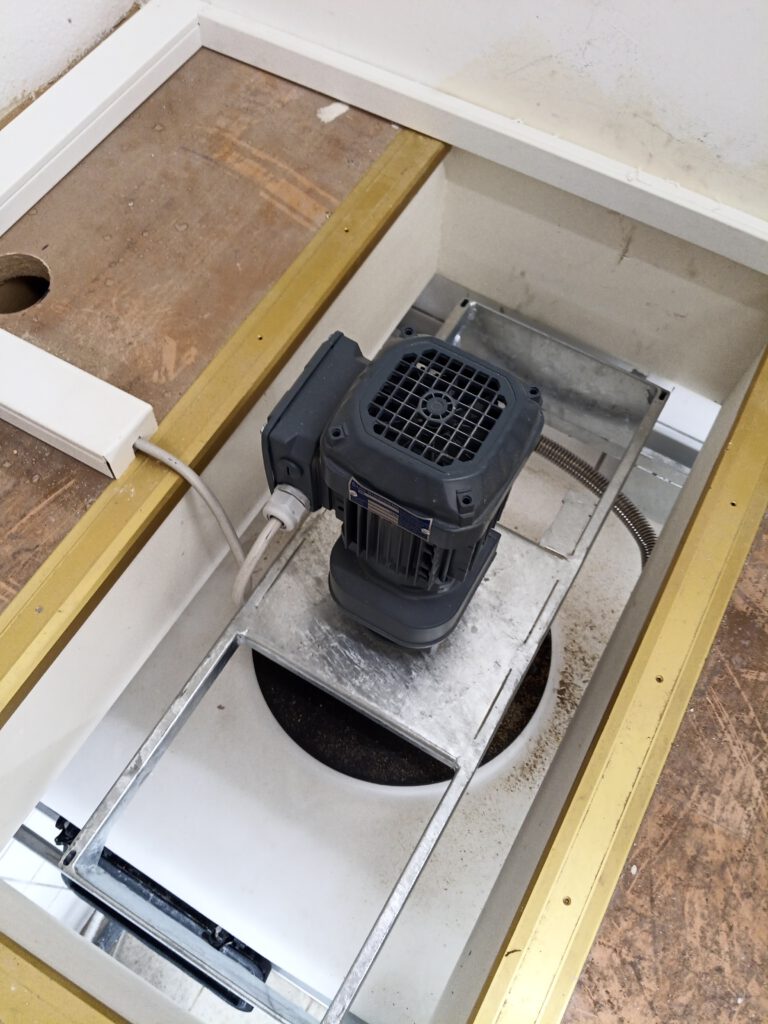

mit Zeitgesteuertem Quirl und automatischer Zement-Einrieselung zur Verhärtung des Abfallproduktes

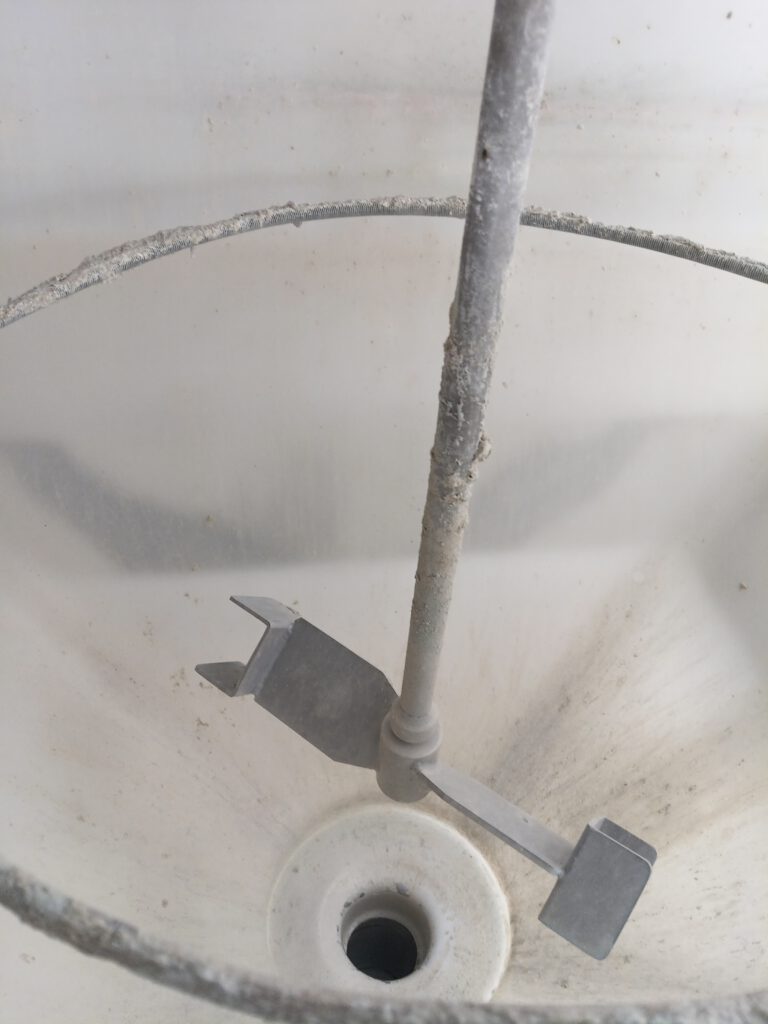

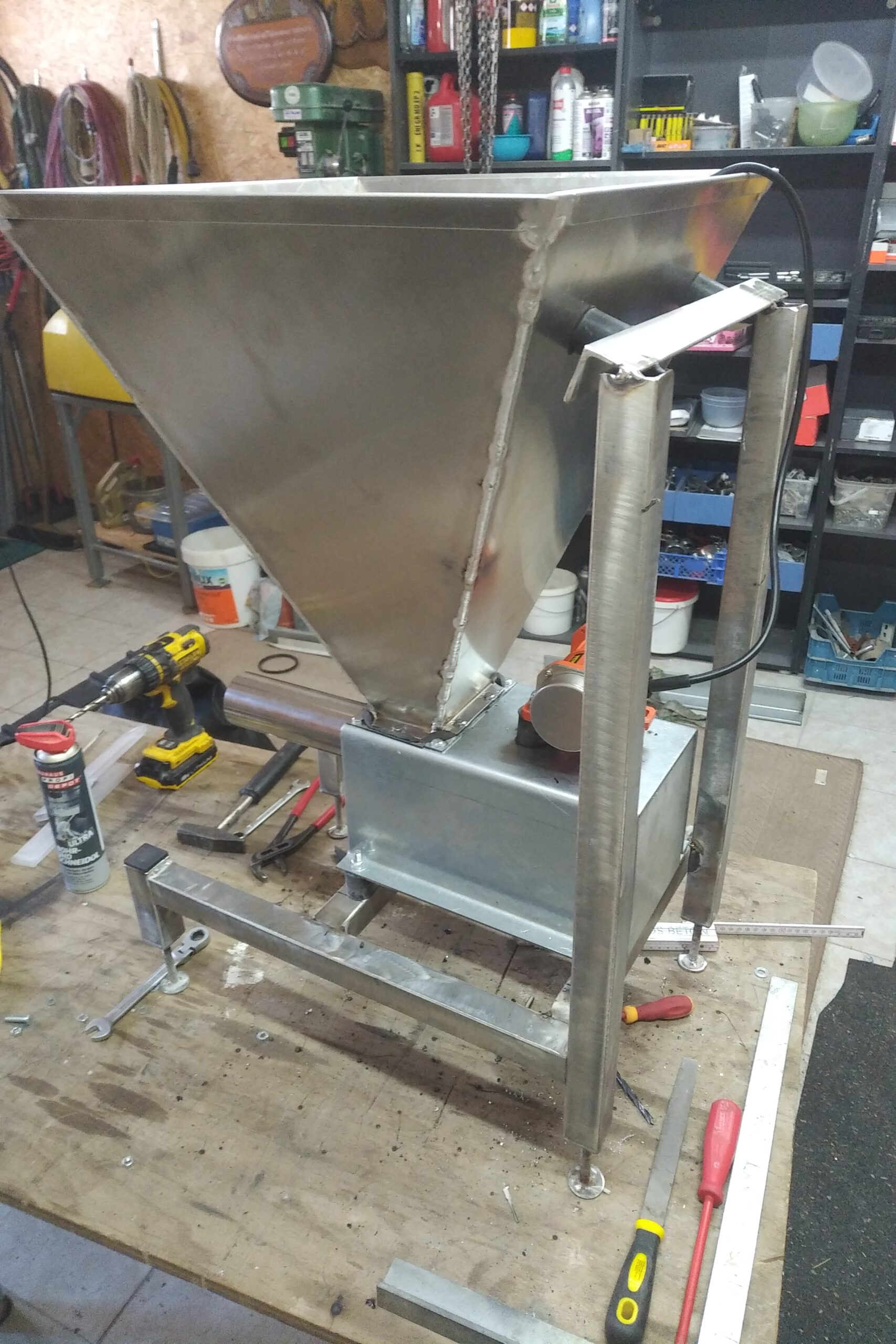

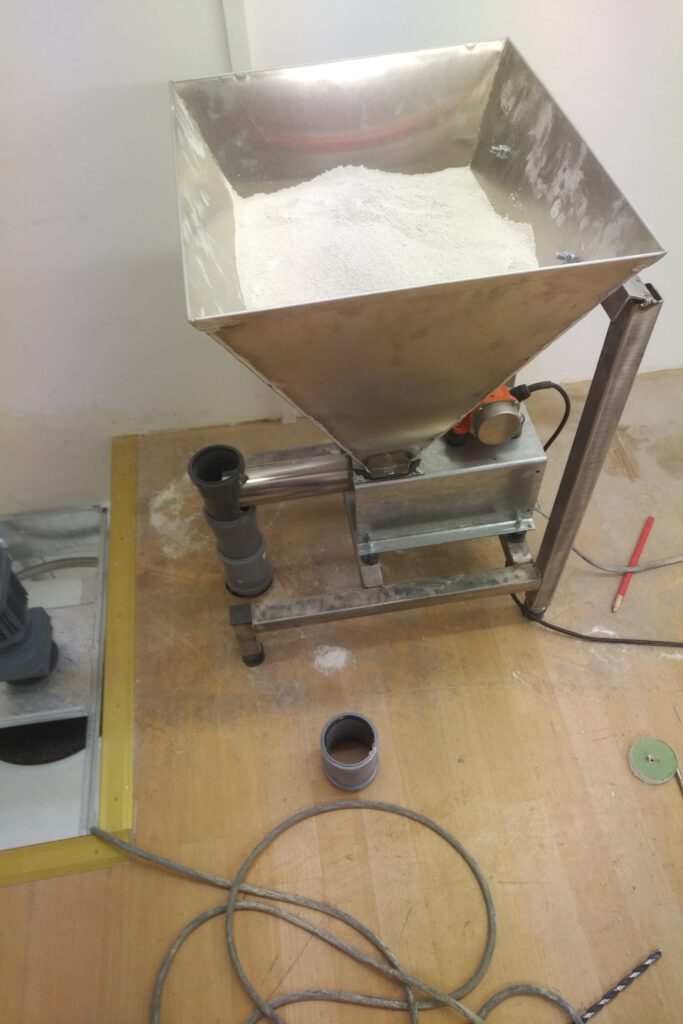

Die Zufuhr des Zementstaub sollte automatisch dosiert werden, auch solch ein Gerät gab es nicht käuflich am Markt, also Eigenkonstruktion. Ein Quirl der den Schlamm mit dem Zement vermischt, um diesen zur schnelleren Verdickung anzureichern, hatte bestimmte Bedingungen im Abflock-Schlammtank zu erfüllen, denn der gesamte Inhalt muss während des Einzementierens in Bewegung und kräftig durchgemischt werden, Ablagerungen sind nicht akzeptabel, da diese sofort betonhart werden und somit die Gerätschaft zerstören.

Schlammablagerung

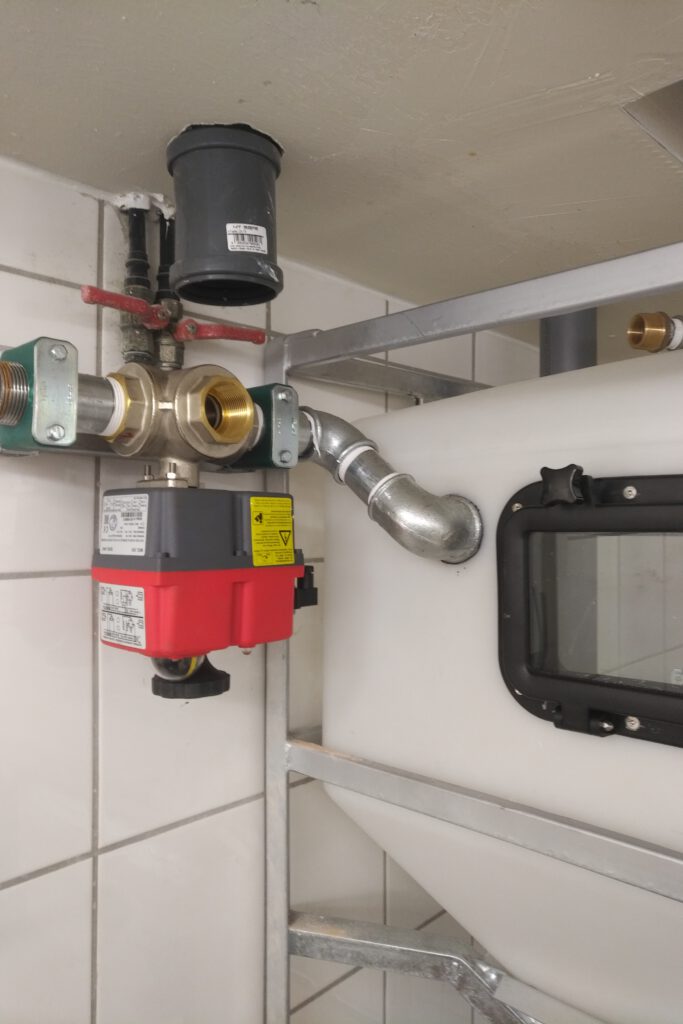

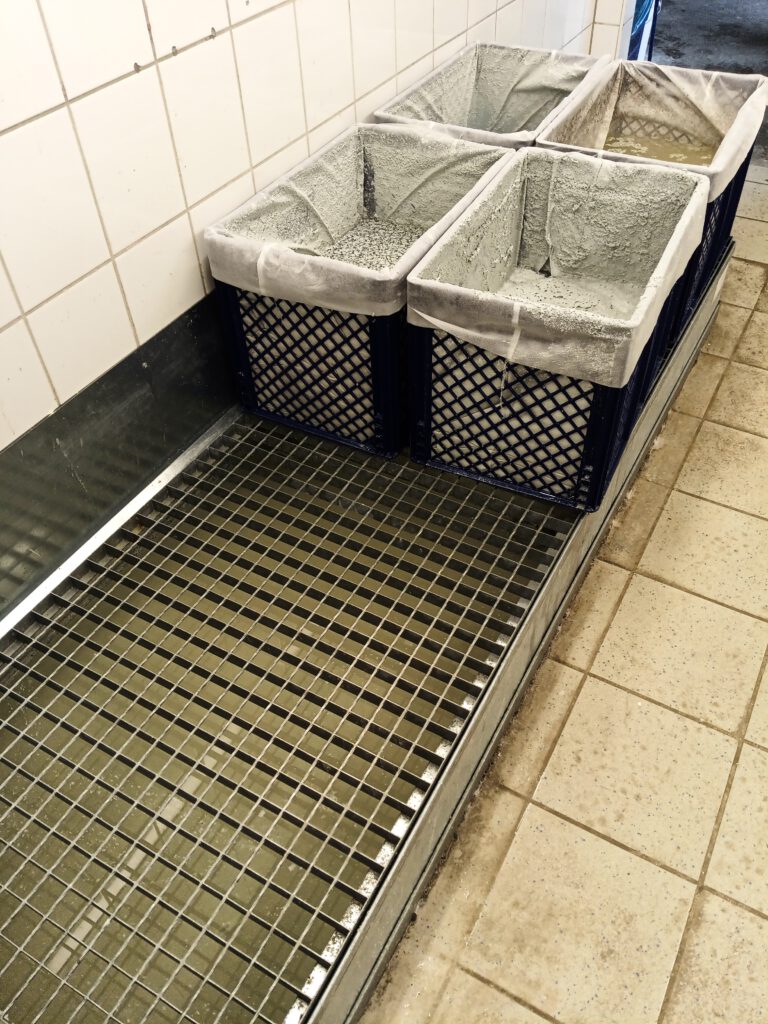

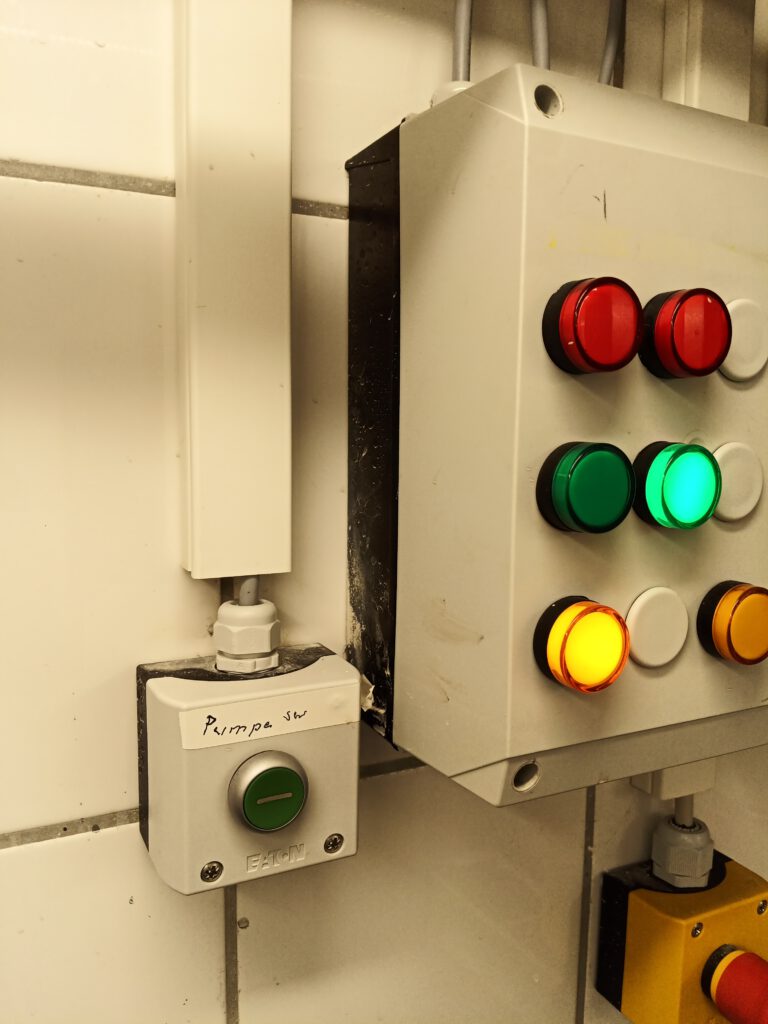

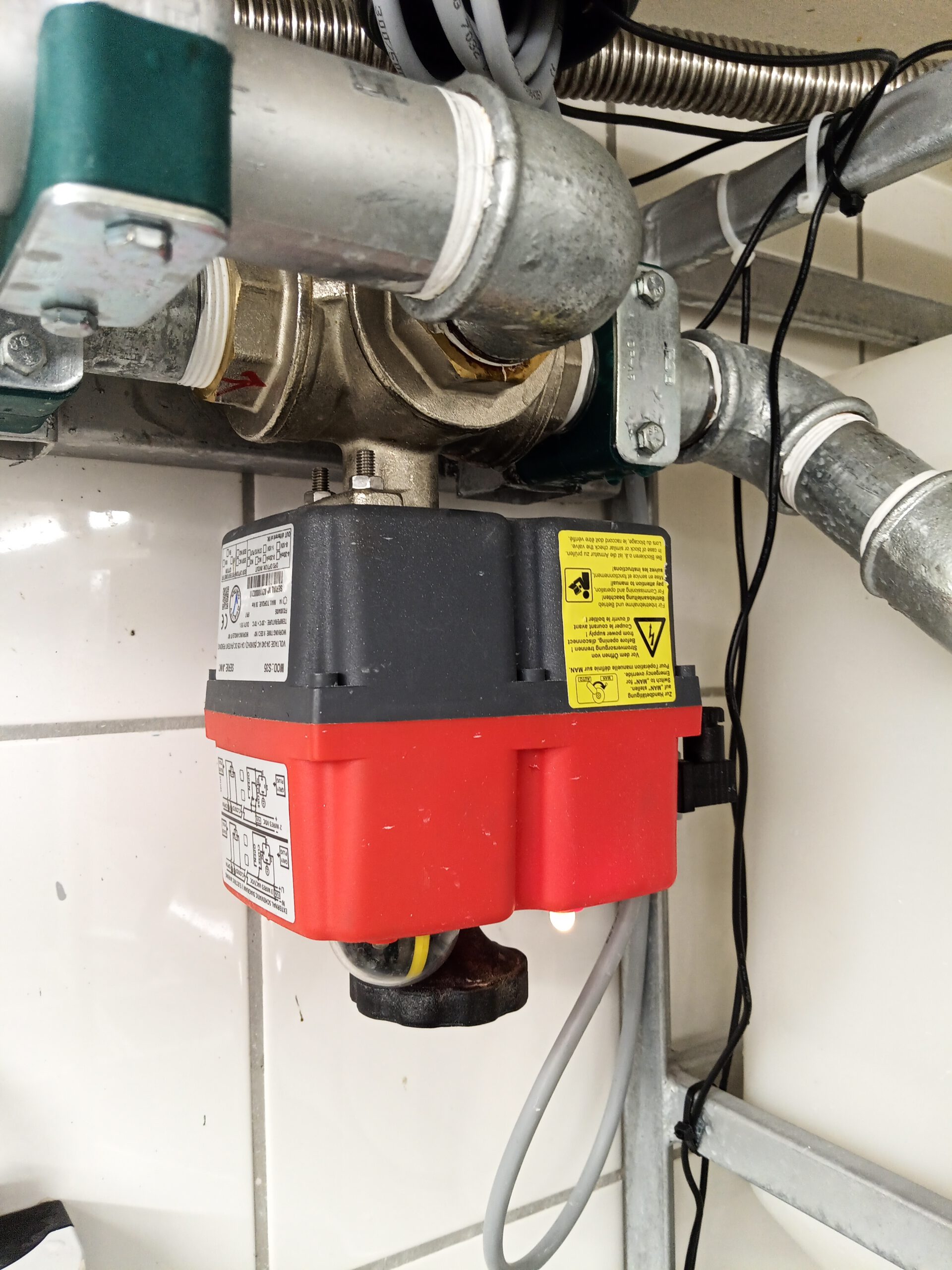

Zudem wird per elektromagnetischem Dreiwegeventil die Abführung des Schlammes per Knopfdruck initiiert. Ein vollautomatisches Ablagern des Schlamms wäre aufgrund der von Hand zu steuernden (hier wiederum automatischen) Zumischung des Verdickungszements nicht möglich. Das Eindicken muss mit Augenmaß aufgrund der stets unterschiedlich anfallenden Menge an Farbschlamm überwacht werden. Auch das Auslagern in die Entsorgungssäcke geschieht von Hand per Ablassschieber am Schlamm-Eindickungs-Mischtank.

Die Anlage läuft seit nunmehr einem Jahr reibungslos, und ich bin ehrlich gesagt, stolz darauf, da es ein Prototyp ist und über so viele Jahre hinweg immer wieder Schlammpumpen erneuert werden mussten, Leitungen innen durch die Farbe verklebten usw.
Bei Interesse an weiterführendem Umweltschutz in IHREM (Maler-) Betrieb gern hier anfragen.
